Analyzátor výkonu Yokogawa WT 1800 je ideálním měřicím řešením pro testování efektivity produktu a konstrukce měničů, motorových pohonů, světelných systémů, nepřerušitelných zdrojů napájení, energetických systémů letadel, zkoušek transformátorů a dalších zařízení pro převod energie.

Vlastnosti a specifikace:

● Šířka pásma napětí a proudu frekvence 5 MHz (obvykle -3 dB)

oTokrát více než 5krát širší než předchozí model Yokogawa WT 1600, nabízí WT 1800 širší rozsah, frekvenci potřebnou pro rychlejší spínací frekvence a je schopen přesněji zachytit rychlé spínací signály.

● Snížení chyby nízkého účiníku na 0. 1% zdánlivého výkonu

oA chyba účiníku je jedním z důležitých prvků pro zajištění měření s vysokou přesností i při nízkém účiníku. WT 1800 dosáhla chyby účiníku (0. 1%), což je 2 / 3 předchozího modelu WT 1 600, v kromě vysoké základní přesnosti výkonu ± 0. 1%.

● Široký rozsah napětí a proudu umožňující přímý vstup

o Přímý vstup měřicích signálů umožňuje měřit velmi malý proud, který lze stěží měřit pomocí proudového senzoru. WT 1800 poskytuje rozsah přímého vstupního napětí od 1. 5 V do 1 000 V (rozsahy 12 ) a rozsah přímého vstupního proudu od { {1}} 0 mA až 5 A (9 rozsahy) nebo od 1 A do 50 A (6 rozsahy).

● 0. 1 Hz měření výkonu nízkorychlostního signálu a max. 50 ms vysokorychlostní sběr dat

o Dolní mez frekvence byla snížena na 0. 1 Hz z předchozího 0. 5 Hz (5krát nižší než předchozí model WT 1600), aby byly splněny požadavky na měření výkonu při nízké rychlosti. Dále byl zděděn vysokorychlostní sběr dat rychlostí aktualizace dat až 50 ms. Kromě běžných měřených dat lze současně měřit a ukládat harmonická data až do 500 řádu. Rychlost aktualizace dat lze vybrat z devíti možností od 50 ms do 20 s. * Harmonické měření při rychlosti aktualizace dat 50 ms je možné až do 100 pořadí.

● Volitelný rozsah napětí a proudu

o Široké rozsahy vstupního napětí a proudu mají výhodu v rozšíření rozsahu aplikačních měření. Nevýhodou však je, že doba odezvy automatického rozsahu má tendenci se zpomalovat. Funkce konfigurace rozsahu tento problém řeší. Protože lze použít pouze zvolený rozsah (efektivní rozsah měření), lze rozsah rychleji změnit nahoru nebo dolů.

● Podpora technologií na úsporu energie a udržitelný rozvoj energie

o Dvojí harmonické měření: Perspektiva efektivního využití energie zvyšuje poptávku po střídačích převést 50 Hz nebo 60 Hz střídavý výkon na stejnosměrný výkon, regulátory připojení k síti k řízení zpětného toku energie, ke kterému dochází v důsledku přebytku napájení a nabíječky / vybíječe baterií. WT 1800 je schopen současně měřit harmonické zkreslení vstupního a výstupního proudu těchto zařízení. Výzva ke společné moudrosti, že&"harmonické měření je omezeno na jednu linii, GG"; WT 1800 je schopen provádět dvouřádková simultánní harmonická měření. WT 1800 je také schopen měřit až do 50 harmonického harmonogramu 0. řádu i při vysokých základních frekvencích, jako je frekvence 400 Hz.

o Přizpůsobit obrazovku displeje: Perspektiva efektivního využití energie zvyšuje poptávku po střídačích převést 50 Hz nebo 60 Hz střídavý výkon na stejnosměrný výkon, regulátory připojení k síti k řízení zpětného toku energie, ke kterému dochází v důsledku přebytku napájení a nabíječky / vybíječe baterií. WT 1800 je schopen současně měřit harmonické zkreslení vstupního a výstupního proudu těchto zařízení. Výzva ke společné moudrosti, že&"harmonické měření je omezeno na jednu linii, GG"; WT 1800 je schopen provádět dvouřádková simultánní harmonická měření. WT 1800 je také schopen měřit až do 50 harmonického harmonogramu 0. řádu i při vysokých základních frekvencích, jako je frekvence 400 Hz.

Specifikace výkonového analyzátoru Yokogawa WT 1800 zahrnují:

● Základní přesnost napájení: ± 0. 1%

● Přesnost stejnosměrného napájení: ± 0. 05%

● Šířka pásma napětí / proudu: 5 MHz * 1 (- typicky 3dB)

o * 1: Vyloučení vstupu stejnosměrného proudu pomocí vstupního prvku 50 A.

● Vzorkovací frekvence: 2 MS / s (16-bit)

● Vstupní prvky: Až 6

o 5 A nebo 5 0A prvků

● Aktuální měření: 100 µA až 55 A

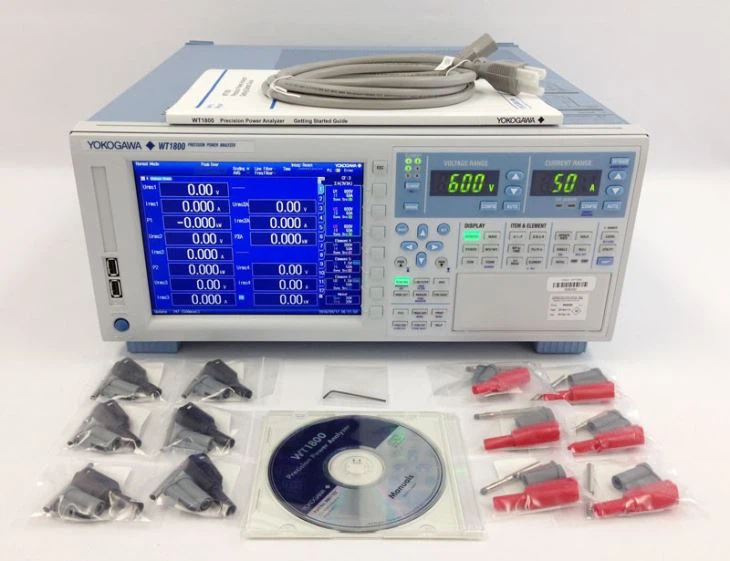

Analyzátor výkonu Yokogawa WT1806-06 je součástí řady WT 1800 a má šest prvků 50 A s rozhraním USB, GPIB a Ethernet.
