MSOX4154A osciloskop

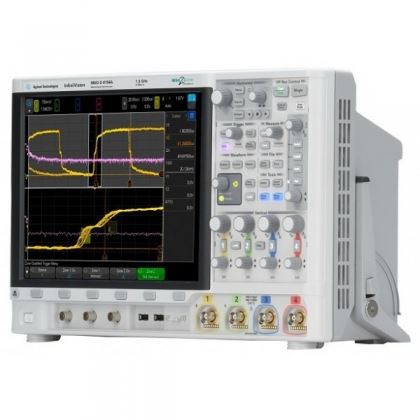

Keysight MSOX4154A je čtyřkanálový model řady InfiniiVision 4000 X, který poskytuje inovativní spouštění dotykem. Jeho velká, nejmodernější kapacitní dotyková obrazovka je překvapivě snadná. Osciloskop MSOX4154A je skvěle upgradovatelný, včetně šířky pásma, a jeho jedinečný design 5 nástrojů v jednom poskytuje vynikající výkon, rychlost a funkčnost.

Vlastnosti a specifikace osciloskopu Keysight MSOX4154A Agilent) zahrnují:

Mezi vlastnosti Agilent MSOX4154A patří:

• Rychlost aktualizace jednoho milionu vln za sekundu

• Logický analyzátor (MSO)

• Technologie inteligentní paměti MegaZoom IV

• Standardní segmentovaná paměť

• Velký 12,1palcový kapacitní dotykový displej

• Rozhraní určené pro dotykové ovládání

• Inovativní dotykové spouštění zóny InfiniiScan Zone

• 5 nástrojů v 1, s plnou upgradovatelností, včetně šířky pásma:

• Osciloskop

• Logický analyzátor (MSO)

• Analyzátor sériového protokolu, včetně USB (volitelně)

• Dvoukanálový generátor libovolných funkcí WaveGen 20 MHz (volitelné)

• Možnost digitálního voltmetru (DVM):

• s 3-místným napětím

• s 5místným měřením frekvence

Specifikace Keysight MSOX4154A (Agilent) zahrnují:

• Šířka pásma (-3 dB): 1,5 GHz

• Celokanálová šířka pásma v reálném čase: 1,5 GHz

• Vypočítaná doba náběhu (10 - 90%): ≤ 450 ps

• Vstupní kanály: 4 analogové

• Maximální vzorkovací frekvence:

• 5 GSa / s poloviční kanál

• 2,5 GSa / s pro všechny kanály

• Maximální hloubka paměti: Standardní 4 Mpts, standardní segmentovaná paměť

• Velikost a typ displeje: 12,1palcový kapacitní dotykový displej s vysokým rozlišením

• Rychlost aktualizace křivky:> 1 milion vln za sekundu

• Šířka pásma systému se standardní pasivní sondou N2894A: 700 MHz

• Vertikální analogové kanály systému:

• Omezení šířky pásma hardwaru: přibližně 20 MHz (volitelné)

• Vstupní vazba: AC, DC

• Vstupní impedance: Volitelná:

• 1 MΩ ± 1% (16 pF)

• 50Ω± 1.5%

• Rozsah vstupní citlivosti:

• 1 mV / dílek až 5 V / dílek (1 MΩ)

• 1 mV / dílek až 1 V / dílek (50 ohmů)

• Vertikální rozlišení: 8 bitů (rozlišení měření je 12 bitů s průměrováním)

• Maximální vstupní napětí:

• 300 Vrms, 400 Vpk

• Přechodné přepětí 1,6 kVpk

• Sonda N2862A, N2863A, N2890A 10: 1: 300 Vrms

• Degradace frekvence (předpokládá vstup sinusových vln): 400 Vpk do 40 kHz, pak de-rates při 20 dB / dec do 6 Vpk

• Přesnost DC vertikálního zisku: ± 2,0% plného rozsahu

• Přesnost DC vertikálního offsetu: ± 0,1 div ± 2 mV ± 1% nastavení offsetu

• Izolace mezi kanály: ≥ 40 dB od stejnosměrného proudu po maximální specifikovanou šířku pásma každého modelu

• Rozsah ofsetu:

• ± 5 V (& <; 10="" mv="">

• ± 20 V (10 až 200 mV / dílek)

• ± 75 V (&> 200 mV / dílek)

• Vertikální digitální kanály systému:

• Digitální vstupní kanály: 16 digitálních (D0 až D15. Pod 1: D7 ~ D0, Pod 2: D15 ~ D8)

• Prahové hodnoty: Prahová hodnota pro každý pod

• Výběr prahové hodnoty: TTL (+1,4 V), 5V CMOS (+2,5 V), ECL (-1,3 V), definované uživatelem (volitelné pod)

• Uživatelem definovaný prahový rozsah: ± 8,0 V v krocích po 10 mV

• Maximální vstupní napětí: ± 40 V peak CAT l; přechodné přepětí 800 Vpk

• Přesnost prahové hodnoty: ± (100 mV + 3 % nastavení prahové hodnoty)

• Maximální vstupní dynamický rozsah: ± 10 V kolem prahové hodnoty

• Minimální kolísání napětí: 500 mVpp

• Vstupní impedance: 100 kΩ ± 2% na špičce sondy

• Vstupní kapacita: ~ 8 pF

• Vertikální rozlišení: 1 bit

• Horizontální analogové kanály systému:

• Rozsah časové základny: 2 ns / div až 50 s / div

• Přesnost časové základny: ± 10 ppm

• Časový rozsah zpoždění časové základny:

• Pre-trigger: Větší než 1 šířka obrazovky nebo 200 μs (režim prokládání 400 μsin)

• Po spuštění: 1 s až 500 s

• Rozsah vychýlení mezi kanály: ± 100 ns

• Δ Časová přesnost (pomocí kurzorů): ± 0,001% odečtu ± 0,16% šířka obrazovky ± 30 pS

• Režimy: Hlavní, přiblížení, posouvání, XY

• XY:

• Pouze na kanálech 1 a 2

• Z Zatemnění na vstupu ext spouštěče, mezní hodnota 1,4 V.

• Šířka pásma: Maximální šířka pásma

• Fázová chyba při 1 MHz:< 0,5="">

• Časová základna: 200 ns / dílek až 50 ms / dílek

• Horizontální digitální kanály systému:

• Minimální detekovatelná šířka pulzu: 2 ns

• Zkosení kanálu na kanál:

• 2 ns (obvykle)

• 3 ns (maximum)

• Systém akvizice:

• Maximální vzorkovací frekvence analogových kanálů:

• 5 GSa / s polokanálový prokládaný

• 2,5 GSa / s pro všechny kanály

• Maximální délka záznamu analogových kanálů:

• 4kanálové prokládané poloviční kanály

• 2 Mpts celý kanál

• Režimy:

• Normální: Výchozí režim

• Detekce špiček: Zachyťte závady až 200 psů za všech časových nastavení základny

• Průměrování: Volitelné od 2, 4, 8, 16, 64, ... do 65 536

• Vysoké rozlišení:

• Průměrování vagonů v reálném čase snižuje náhodný šum a účinně zvyšuje vertikální rozlišení

• 12 bitů: ≥ 50 μs / dílek

• 11 bitů: ≥ 20 μs / dílek

• 10 bitů: ≥ 10 μs / div

• 9 bitů: ≥ 5 μs / dílek

• Segmentované:

• Segmentovaná paměť optimalizuje dostupnou paměť pro datové toky, které mají mezi aktivitou dlouhé mrtvé časy

• Maximální segmenty=1000

• Doba opětovného zapnutí=1 μs (minimální doba mezi událostmi spouštění)

• Doba opětovného zapnutí při použití s ​​InfiniiScan Zone=65 us nebo rychlejší (obvykle)

• Válec:

• Zobrazuje křivku pohybující se po obrazovce zprava doleva

• K dispozici v časové základně 50 ms / div nebo pomalejší

• Spouštěcí systém:

• Spouštěcí zdroje: Analogový kanál (1 ~ 4), digitální kanál (D0 ~ D15), linka, externí, WaveGen (1 nebo mod) (FM / FSK)

• Režimy spouštění:

• Normální: Vyžaduje spouštěcí událost pro spuštění oboru

• Auto: Spustí se automaticky při absenci spouštěcí události

• Singl:

• Tlačítko na předním panelu, které se spouští pouze jednou při události spouštění

• Lis [Singl] znovu pro vyhledání další spouštěcí události nebo stiskněte [Běh] Tlačítko na předním panelu, které se spouští nepřetržitě v automatickém nebo normálním režimu

• Force: Tlačítko na předním panelu, které vynutí spuštění

• Spouštěcí spojka:

• DC: Spouštěč spojený s DC

• AC: Spouštěč spojený se střídavým proudem, mezní frekvence:< 10="" hz="">< 50="" hz="">

• Vysokofrekvenční odmítnutí: Mezní frekvence ~ 50 kHz

• Nízkofrekvenční odmítnutí: Mezní frekvence ~ 50 kHz

• Potlačení šumu:

• Přidá hysterezi spouštěcím obvodům

• Volitelně VYPNUTO nebo ZAPNUTO

• Snižuje citlivost 2x

• Rozsah zpoždění spouště: 40 ns až 10,00 s

• Citlivost spouště:

• Vnitřní:

• & lt; 10 mV / dílek: větší o 1 dílek nebo 5 mV

• ≥ 10 mV / dílek: 0,6 dílku

• Externí:

• ± 1.6 V:

• 40 mVpp DC až 100 MHz

• 70 mVpp 100 MHz až 200 MHz

• ± 8 V:

• 200 mVpp DC až 100 MHz

• 350 mVpp 100 MHz až 200 MHz

• Rozsah spouštěcí úrovně:

• Libovolný kanál: ± 6 div od střední obrazovky

• Externí:

• Rozsah ± 8 V=± 8 V.

• Rozsah ± 1,6 V=± 1,6 V

• Připojení:

• Vysokorychlostní hostitelský port USB 2.0:

• x3 porty, 2 přední a jeden zadní panel

• Podporuje paměťová zařízení, tiskárny, klávesnice a myši

• Vysokorychlostní port zařízení USB 2.0:

• Jeden port na zadním panelu

• USB test&zesilovač; Kompatibilní s třídou měření (USBTMC)

• LAN port:

• 10 / 100Base-T port na zadním panelu

• Rozšířená funkce LXI IPv6

• Webové dálkové ovládání: Webové rozhraní VNC (prostřednictvím hlavních webových prohlížečů)

• Video výstup port:

• Výstup SVGA na zadním panelu

• Připojte displej osciloskopu k externímu monitoru nebo projektoru

• Port GPIB: N4865A GPIB-to-LAN adaptér (volitelný)

• 10 MHz výstup / vstup:

• BNC konektor na zadním panelu

• Podporované režimy: Vypnuto, 10 MHz výstup nebo režim referenčního signálu (10 MHz vstup)

• Spustit:

• BNC konektor na zadním panelu

• Podporované režimy: spouštěče, maska, generátor vlnových průběhů 1 synchronizační impuls a generátor vlnových tvarů 2 synchronizační puls
