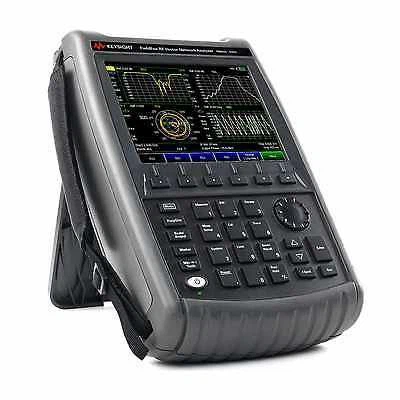

The Keysight N 9923 Kabel FieldFox a Antenna Analyzer je lídrem v benchtopových vektorových síťových analyzátorech (VNA) a nyní poskytuje nejpřesnější ruční VNA,' VF FieldFox RF Vector Network Analyzátor (N 9923 A). Poskytuje nejlepší stabilitu měření v tomto odvětví, 0. 01 dB / deg C a nabízí první integrovanou kalibrační funkci QuickCal na světě&# 39 dostupnou v ruční VNA. QuickCal umožňuje konzistentní výsledky měření a důvěru v data a eliminuje tak nutnost přenášet kalibrační soupravu (kalibrační soupravu) do pole.

Keysight N 9923 VF FieldFox RF VNA rozšiřuje portfolio Agilent' Handheld FieldFox a je navrženo pro polní inženýry v oblasti letectví, obrany a výroby síťových zařízení, kteří charakterizují RF komponenty pro kritickou komunikaci systémy. N 9923 A, plný dvouportový síťový analyzátor, umožňuje operátorům měřit a zobrazovat všechny čtyři S-parametry současně v poli. FieldFox RF VNA je určen pro inženýry, kteří vyžadují více funkcí síťové analýzy než vlajková loď Keysight N 9912 analyzátor FieldFox RF (Agilent), světový' nejintegrovanější ruční přístroj pro bezdrátovou instalaci a údržba. Všechny produkty FieldFox stanovují nové standardy pro snadné použití, robustnost a přenosnost (GG lt; 6. 2 liber).

Klíčové vlastnosti:

● Vestavěná technologie QuickCal umožňuje kalibraci bez kalibrační sady

● Nejlepší stabilita měření v čase a teplotě

● Pouze ruční ruční síťový analyzátor s MIL PRF 28800 třída F 2 bez výjimek

● Časové razítko vašich měření pomocí GPS zeměpisné šířky / délky

● 4 hodinová výdrž baterie, vyměnitelná baterie na místě

Standardní Field Vox RF VNA poskytuje měření T / R, nebo S 11 a S 21, s velikostí a fází. Přidání volby 122 (plné 2-portové S-parametry) umožňuje dvouportové kal a měření všech 4 S-parametrů současně.

Pomocí vektorového voltmetru FieldFox (VVM), podobného 8508 A, lze měřit fázový posun a elektrickou délku zařízení. Volba VVM také umožňuje měření poměru dvou kanálů, A / B nebo B / A.

Mezi další aplikace FieldFoxu patří testování vzdálenosti a poruchy a testování VSWR, měření absolutního výkonu a charakterizace zařízení kabelové televize 75 ohmů.

Klíčové vlastnosti a specifikace:

Vektorový síťový analyzátor (VNA)

● 2 MHz až 4 / 6 GHz

● směrovost> 42 dB, QuickCal, plný dvouportový kalibrátor, dynamický rozsah> 100 dB

● Přenos / odraz (S 21, S 11) nebo plný dvouport (S 21, S 11, S 12, S {{6 }})

● Analýza časové domény s hradlováním - Nové!

Analyzátor kabelů a antén (CAT), vektorový voltmetr (VVM)

● 2 MHz až 4 / 6 GHz

● KOCOUR: Vzdálenost do poruchy, ztráta zpátečky, ztráta kabelu

● VVM: Porovnejte fázovou a elektrickou délku, oříznutí kabelu, funkce HP 8508 A

Měření výkonu

● 9 kHz až 24 GHz, měření výkonu pomocí výkonového senzoru USB
